拆垛拆袋自动化生产线
中科科正拆垛拆袋自动化生产线根据甲方提供的生产工艺需求,又车运输一个托盘物料,工业机器人和机器人夹具配合 3D 视觉检测对单个小包装硝酸铵精准定位后自动拆垛,系统对不规整的包件预处理整形,工业机器人和夹具对袋装硝酸铵自动破袋和脱袋后,硝酸铵在破碎机上破碎后,由螺旋输送至下道工序,实现整个系统无固定人员操作,只需1名车人员作业,工作稳定可靠
咨询热线:
153-9501-1561
在线咨询
技术参数

      机器人拆垛拆袋系统根据甲方提供的生产工艺需求,叉车运输一个托盘物料,工业机器人和机器人夹具配合 3D 视觉检测对单个小包装硝酸铵精准定位后自动拆垛,系统对不规整的包件预处理整形,工业机器人和夹具对袋装硝酸铵自动破袋和脱袋后,硝酸铵在破碎机上破碎后,由螺旋输送至下道工序,实现整个系统无固定人员操作,只需1名车人员作业,工作稳定可。

机器人拆垛拆袋系统流程图

流程说明:

整个系统包括托盘物料的输送、视觉检测、机械手抓包、料包被整形、破袋、废袋收集空托盘收集与转运。

具体流程如下:

①托盘物料的输送:叉车转运整托盘物料至辊筒输送机后,筒输送机对托盘物料进行暂存或输送,托盘物料通过移载输送机至机械手抓取位,输送机速度为 9m/min。

②-视觉检测:通过视觉机器人对托盘货物垛型、料包方向进行检测,同时联动拆踩机器人及机械手进行后续操作。
③·机械手抓包:拆跺机器人及机械手通过联动视觉机器人开始抓取料包,并转移至皮带输送机,产能:≥9.6吨/小时,抓包重量:25-50kg。

④·料包整形:料包通过皮带输送机输送至对辊整形输送机,·由对整形输送机对料包进行整形,料包被输送至皮带待码机上,后由抓包机器人及机械手抓取料包,运到破袋机构,皮带输送机输送速度12m/min。
⑤·破袋:破袋机构开始作业,划破料包,料包内物料落入破碎机内进行破碎,后由螺旋输送机、分叉溜槽,将物料送入水相溶罐。

⑥·废袋收集:料包破袋后,抓包机器人机械手旋转,将废袋放入收集箱内。收集器收满后,由人工推车推出处理。
⑦·抓包机器人丢下废袋后,返回皮带待码机进行抓包作业,依次循环步2至7,完成整托盘料包的抓取-输送-整形-破袋-投料。
回·空托盘收集与转运:托盘上的货物被抓取完成后,由移载输送机将空托盘输送至托盘收集库内。托盘收集满后,由链条输送机输送至筒输送机处,等待车叉走,移载机输送速度 9m/min。

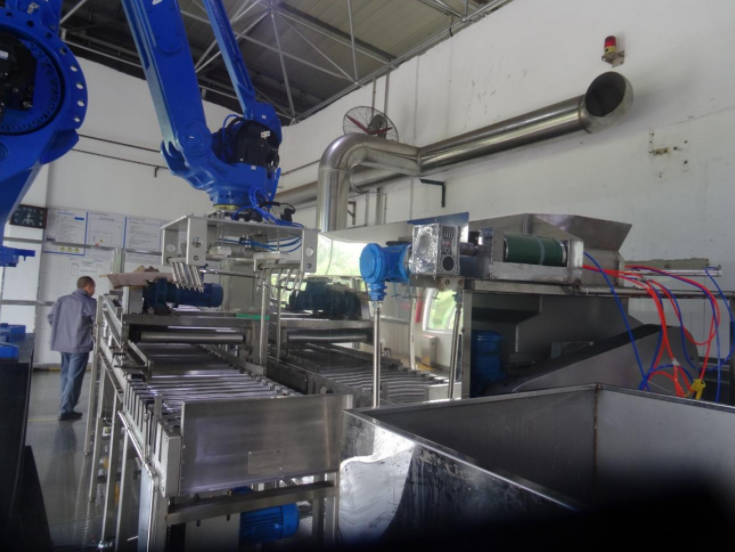

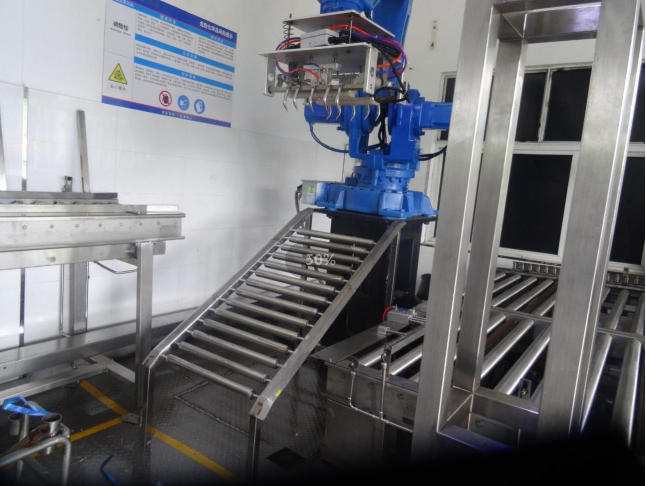

现场图片

技术成果证书

///
